Kao iskusan dobavljač transformatora sa malim gubicima, iz prve ruke sam svjedočio kritičnoj ulozi ovih uređaja u modernim električnim sistemima. Transformatori sa malim gubicima nisu samo komponenta; oni su okosnica efikasne distribucije energije, osiguravajući da se električna energija isporučuje sa minimalnim gubitkom i maksimalnom pouzdanošću. U ovom blogu ću se pozabaviti karakteristikama vibracija transformatora sa malim gubicima, tema koja se često zanemaruje, ali je neophodna za razumijevanje njihovih performansi i dugovječnosti.
Razumijevanje transformatora s malim gubicima
Prije nego što zaronimo u karakteristike vibracija, hajde da ukratko shvatimo šta su transformatori sa malim gubicima. Ovi transformatori su dizajnirani da minimiziraju gubitke energije tokom transformacije električne energije s jednog naponskog nivoa na drugi. To postižu naprednim materijalima i tehnikama dizajna, kao što je korištenje visokokvalitetnih silikonskih čeličnih laminacija u jezgri i optimizacija konfiguracija namotaja. To rezultira manjom proizvodnjom topline i smanjenom potrošnjom energije, što ih čini energetski efikasnijim i ekološki prihvatljivijim u odnosu na tradicionalne transformatore.
Izvori vibracija u transformatorima s malim gubicima
Vibracije u transformatorima sa malim gubicima mogu nastati iz nekoliko izvora. Najčešći izvor je efekat magnetostrikcije u jezgri transformatora. Magnetostrikcija je svojstvo feromagnetnih materijala da mijenjaju svoj oblik kada su izloženi magnetnom polju. Dok naizmjenična struja prolazi kroz namotaje transformatora, stvara magnetsko polje koje uzrokuje da se slojevi jezgre lagano šire i skupljaju. Ovo ciklično širenje i skupljanje stvaraju vibracije na frekvenciji koja je tipično dvostruko veća od frekvencije struje (npr. 100 Hz ili 120 Hz za sisteme napajanja od 50 Hz ili 60 Hz, respektivno).
Drugi izvor vibracija su elektromagnetne sile između namotaja. Kada struja teče kroz namotaje, stvara se magnetska polja koja međusobno djeluju, što rezultira mehaničkim silama. Ove sile mogu uzrokovati vibriranje namotaja, posebno u uvjetima visokog opterećenja. Dodatno, rashladni ventilatori i pumpe koji se koriste u transformatoru takođe mogu biti izvor vibracija. Rotacija lopatica ventilatora i rad pumpi mogu dovesti do vibracija koje se mogu prenijeti na strukturu transformatora.
Karakteristike vibracija
Frekvencija
Frekvencija vibracija u transformatorima sa malim gubicima usko je povezana sa frekvencijom snage i dizajnom transformatora. Kao što je ranije spomenuto, vibracije izazvane magnetostrikcijom obično se javljaju na dvostruko većoj frekvenciji snage. Međutim, u spektru vibracija mogu biti prisutne i harmonijske komponente. Ovi harmonici mogu biti uzrokovani nelinearnim opterećenjima priključenim na električni sistem, koji mogu izobličiti trenutni talasni oblik i unijeti dodatne frekvencije u magnetsko polje.
Frekvencija vibracija može pružiti vrijedne informacije o zdravlju transformatora. Na primjer, značajno povećanje amplitude određene harmonijske frekvencije može ukazivati na problem s jezgrom transformatora ili namotajima, kao što je labava laminacija ili kratki spoj.
Amplituda
Amplituda vibracija je još jedna važna karakteristika. Na njega utiču faktori kao što su gustina magnetnog fluksa u jezgru, struja opterećenja i mehanička struktura transformatora. Veće gustoće magnetnog fluksa i struje opterećenja općenito rezultiraju većim amplitudama vibracija.
Praćenje amplitude vibracija tokom vremena može pomoći u otkrivanju potencijalnih problema. Naglo povećanje amplitude vibracija može biti znak mehaničkog oštećenja, kao što je slomljena potpora ili labav spoj. S druge strane, postepeno povećanje amplitude može ukazivati na degradaciju jezgre transformatora ili namotaja zbog starenja ili pregrijavanja.
Smjer
Smjer vibracije također može pružiti uvid u izvor problema. Na primjer, vibracije u vertikalnom smjeru mogu biti više povezane s efektom magnetostrikcije u jezgri, dok horizontalne vibracije mogu biti uzrokovane elektromagnetnim silama između namotaja ili vanjskim faktorima kao što je montaža transformatora.
Utjecaj vibracija na performanse transformatora
Prekomjerne vibracije mogu imati negativan utjecaj na performanse i dugovječnost transformatora s malim gubicima. Može uzrokovati mehaničko habanje i habanje komponenti transformatora, kao što su slojevi jezgre, namotaji i potporne strukture. S vremenom to može dovesti do labavljenja spojeva, razvoja pukotina u izolaciji i na kraju do kvara transformatora.
Vibracije također mogu stvoriti buku, koja nije samo smetnja, već može biti i pokazatelj problema. Buka visokog nivoa može biti znak jakih vibracija, što potencijalno može dovesti do preranog kvara transformatora.
Monitoring i ublažavanje vibracija
Da bi se osigurao pouzdan rad transformatora sa malim gubicima, neophodno je pratiti njihove karakteristike vibracija. To se može učiniti pomoću senzora vibracija, koji mogu mjeriti amplitudu, frekvenciju i smjer vibracije. Analizom podataka o vibracijama, operateri mogu otkriti rane znakove problema i poduzeti odgovarajuće mjere kako bi spriječili kvarove.
Postoji nekoliko načina za ublažavanje vibracija u transformatorima s malim gubicima. Jedan pristup je korištenje materijala za prigušivanje vibracija u dizajnu transformatora. Ovi materijali mogu apsorbirati i raspršiti energiju vibracija, smanjujući amplitudu vibracija. Druga metoda je optimizacija mehaničkog dizajna transformatora, kao što je poboljšanje potporne strukture i rasporeda montaže kako bi se minimizirao prijenos vibracija.
Naši transformatorski proizvodi s malim gubicima

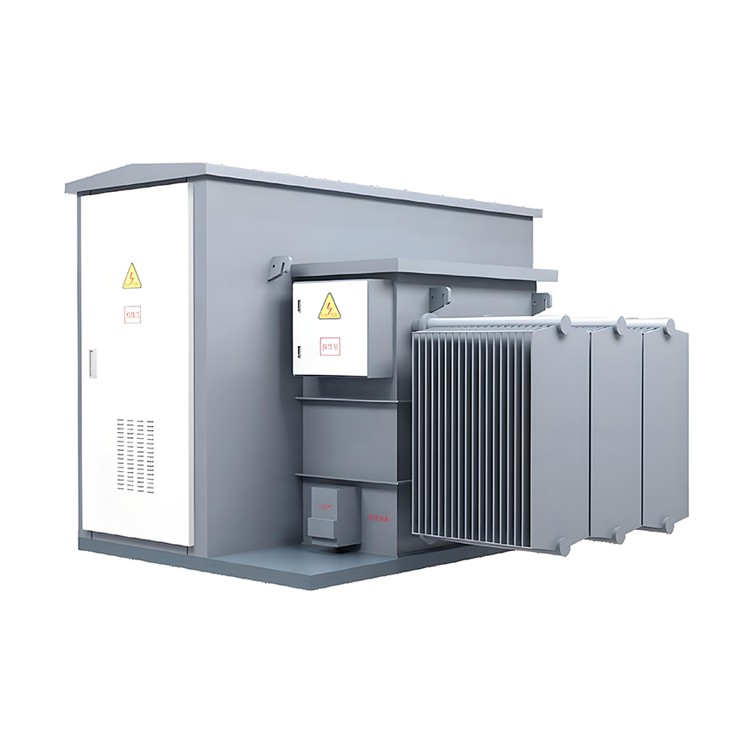

U našoj kompaniji nudimo širok asortiman transformatora sa malim gubicima koji su dizajnirani da minimiziraju vibracije i osiguraju pouzdan rad. NašYB transformator snage vjetraje posebno dizajniran za primjene energije vjetra, gdje treba da izdrži oštre uvjete okoline i promjenjive zahtjeve opterećenja. Sadrži napredne materijale jezgre i dizajn namotaja za smanjenje gubitaka energije i vibracija.
NašBS fotonaponski transformatoridealan je za fotonaponske elektrane. Dizajniran je da efikasno pretvara jednosmernu struju koju generišu solarni paneli u naizmeničnu struju za povezivanje na mrežu. Sa svojim dizajnom sa malim gubicima, ne samo da smanjuje potrošnju energije, već i minimizira vibracije, osiguravajući dugoročnu pouzdanost.
Nudimo i50 - 2500kVA/10kV super niski gubitak uljni transformator, koji je pogodan za razne industrijske i komercijalne primjene. Ovaj transformator koristi visokokvalitetne materijale i napredne proizvodne procese kako bi postigao izuzetno niske gubitke energije i stabilne karakteristike vibracija.
Zaključak
Razumijevanje karakteristika vibracija transformatora s malim gubicima je ključno za osiguranje njihovog pouzdanog rada i dugovječnosti. Praćenjem i ublažavanjem vibracija možemo spriječiti preuranjene kvarove i smanjiti troškove održavanja. Kao vodeći dobavljač transformatora sa malim gubicima, posvećeni smo pružanju proizvoda visokog kvaliteta koji ispunjavaju najstrože standarde performansi i pouzdanosti.
Ako ste zainteresovani za naše transformatore sa malim gubicima ili imate bilo kakva pitanja o njihovim karakteristikama vibracija, slobodno nas kontaktirajte za raspravu o nabavci. Radujemo se saradnji s vama kako bismo zadovoljili vaše potrebe za distribucijom električne energije.
Reference
- Grover, PD (2014). Inženjering transformatora: dizajn, tehnologija i dijagnostika. CRC Press.
- Arrillaga, J., & Watson, NR (2003). Uvod u elektroenergetske sisteme. John Wiley & Sons.
- IEEE Std C57.12.00 - 2010, IEEE Standardni opći zahtjevi za tekućine - uronjene distribucijske, energetske i regulacijske transformatore.
